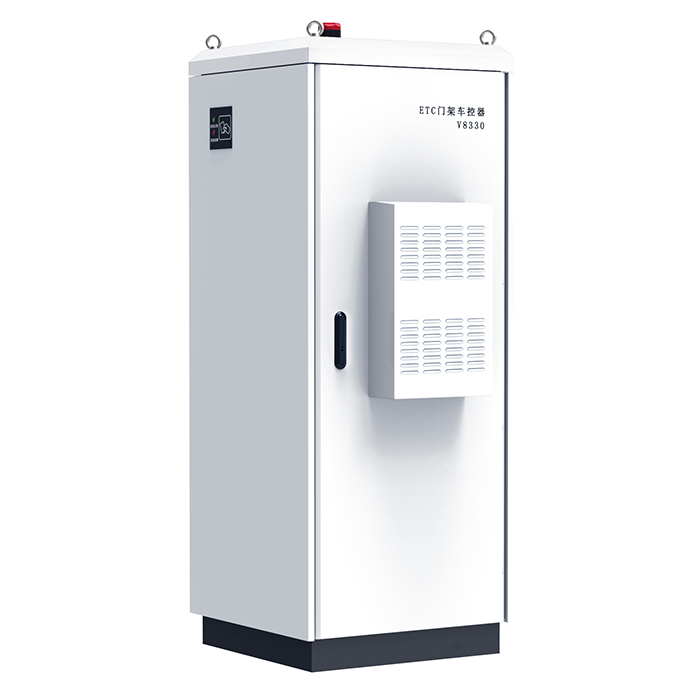

V8330系列ETC一體化智能控制柜

一 、可靠

1、多重防盜手段

    1.1.柜門防盜

    外部無裸露可拆部件，防盜防破壞，具體設計如下：

    （1）三點鎖

    （2）柜門嵌入式設計

    （3）鉸鏈內裝

    1.2.柜體防盜

    （1）外表面無裸露可拆件，難撬

    （2）內置陀螺儀，機箱異常移動報警

    1.3.全景視頻偵測防盜預警

    （1）柜體機帽內置視頻監控系統，實現全景360度無死角視頻；

    （2）開鎖觸發視頻抓拍。

    1.4機柜電子鎖

    （1）上站精準授權：網管、手機APP、身份識別卡、鑰匙（緊急情況使用）

    （2）機電互鎖功能(當電子鎖有效時，機械鑰匙不能開鎖)

    （3）防特斯拉線圈設計

    1.5 四層隔熱機箱

      內箱、外箱內層、隔熱層、外箱外層共4層隔熱。

2、防雷防護設計

  機柜所有對外的連接線纜，包括但不限于總電源輸入，車牌識別相機供電，車牌識別相機網絡通信，RSU天線供電，RSU天線通信，與站級服務器、路段中心等主備通信鏈路配置防雷措施。

3、通信

  符合《聯網收費系統省域系統并網接入網絡安全基本要求》

二 、高度智能

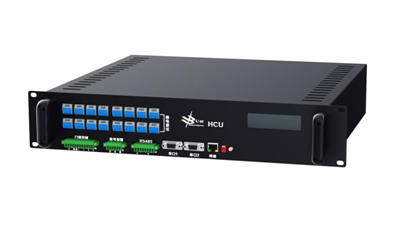

1、內置HCU機箱控制機，綜合管控設備

  配置16路電源接口，4路l/0口，2路RS232串口，1路RS485?口，實現對機柜電源及動環的有效監控，具備北斗授時?無線單元；同時，內置4G、藍牙、wifi等多種接入方式，方便手機、電腦等實時查看設備狀態。

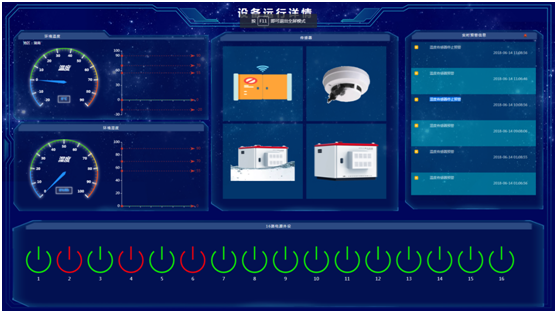

2、內置多種環境檢測模塊，智能感知環境

  內置溫濕度傳感器，水浸傳感器，煙霧檢測變送器，移動檢測陀螺儀等

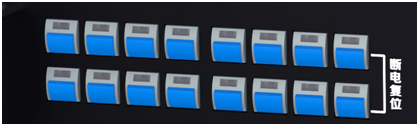

3、各支路獨立控制

  內置16路路獨?立可控配電單元，受HCU控制實現單獨支路通斷電并支持應急預案自定義。

三、方便易用

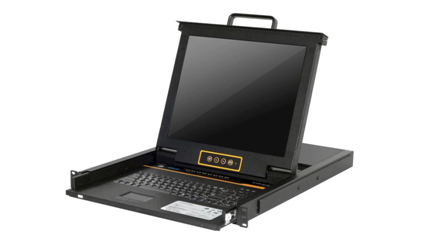

1、內置KVM

  內置KVM單元，如需現場緊急控制，可快捷切換，手動控制系統。

2、快速部署

  設備采用綜合布線方式，同時內置RSU控制器接續后板，和光口接續盒，內外線分離，大大加快部署速度。

3、內箱獨立模組設計

  內箱將標準19寸機架集成為獨立安裝單元，現場安裝、調試方便快捷。

其他產品特性

具備19英寸機架安裝條件。

機柜基板厚度：≥2mm，堅固平整，耐酸堿耐腐蝕?？蓛?nèi)附隔熱保溫材料。

防護等級：IP55。機柜外側可直接沖水清洗。

安裝位置：門架平臺或路側。

工作環境溫度：-40℃～+55℃。

工作相對濕度：＜98%。

具備戶外空調，支持柜內溫度自動調整。柜內溫度應根據各地區環境溫度進行設定。

具備煙霧、水浸、溫濕度和門磁等動力環境監控，監測控制模塊支持TCP/UDP/SNMP協議；

具備防雷擊和防浪涌沖擊能力；

防盜和防破壞：機柜的外殼門應安裝防盜鎖，固定機柜的裝置必須在打開機柜門后才能安裝和拆卸，柜體無裸露可拆卸部件，保障柜體難以從外部撬開；

具備遠程門禁控制功能，支持權限管理、用戶管理，支持站點開鎖日志記錄， 支持電子門鎖狀態監控、設備狀態監測、門開告警等，及時發現設備的丟失、損壞等異常狀態。

機柜內應設置照明，操作區域的照度能滿足設備安裝、維護和維修要求。

機柜宜具備移動發電機電源接口，發電機和市電能自/手動切換。

火災報警：具有電氣火災報警功能。

機柜具備滿足輸出回路需求（N+2）的接線端子，并可實現超出 6 倍額電流時自動保護。

記錄功能：記錄每小時、每天、每月用電量、用電故障或檢測記錄、能耗檢測、電流電壓負載波動記錄、用電報警記錄、具備供電分析功能。

浪涌保護：能防御 8/20us 波形雷電流，標稱放電電流 20kA,最大放電電流 40kA。

漏電保護：接地系統需具有手/自動漏電自檢功能，自檢或斷電后能自動送電， 在≤30mA 漏電流時 0.1s 內能自動保護。

柜內溫度：0℃～+40℃

后備電源（選配）：額定容量和后備時間可根據用戶需求進行配置，建議5kVA，4小時后備時間

—電源采用1+1UPS不間斷電源并機冗余運行，無切換時延；

—后備電源供電時間在正常供電斷開后主要為 RSU、車道控制器、通信設備等關鍵設備提供不間斷電源。后備電源配置容量需滿足 RSU、車道控制器、通信設備等關鍵設備的總功率需求。

—具有對單體電池實時監測、均充、養護、遠程維護功能，滿足后備時間要求，能實時監測電池備用時間。

—整機效率大于94%。

—電壓輸入范圍180V AC～240VAC。

—充電電流范圍可調整。

—市電和電池供電轉換零中斷。

—具有冷啟動功能。無市電狀態下可直接用電池組啟動UPS。

—抗高、低溫設計，機柜采用遮陽、隔熱、溫度補償?shù)却胧?，維持機柜內部溫度，保證主機、蓄電池的正常工作，最大可適應在-30℃～50℃環境下正常運行，具備防盜/三防/防嗮功能。

—具有防雷擊等電涌保護，系統配有不低于1.2KV/10KA可插拔防雷器，有效防止雷擊損壞設備。

—實現無人值守功能，電池放電保護后，市電恢復且正常時，UPS自動啟動并向負載供電。

—系統配置RS232和干接點通信接口。RS232接口通過終端服務器連接至分中心的數據處理工作站。

—含遠程監控應用軟件，安裝在分中心數據處理工作站上，可實現對UPS不間斷電源的遠程監控。

—輸出電壓：220V±5%，50±1Hz，隔離變壓器輸出。
